一、項目背景

該橋跨通榆河、新長鐵路及串場河，經劉莊折向北跨串場河，經便倉鎮區設置高架橋上跨規劃卞古路、倉中路、規劃牡丹大道，與規劃鹽泰錫常宜鐵路交叉，與接范公路快速路南延銜接，從世界之村國際鄉村文化園北側穿越，與省道與西環路南延交叉處，路線全長25km。

二、項目概況

本項目主要提供溫濕度傳感器、超聲波風速風向儀、頂桿位移計、拉繩位移計、振動傳感器、振弦式應變計、數字溫度傳感器、工控機、動態數據采集儀、振弦采集儀、壓力變送器、監控、交換機、BY-IPCS監測軟件等，負責項目指導安裝和系統調試。

三、監測內容及方案圖

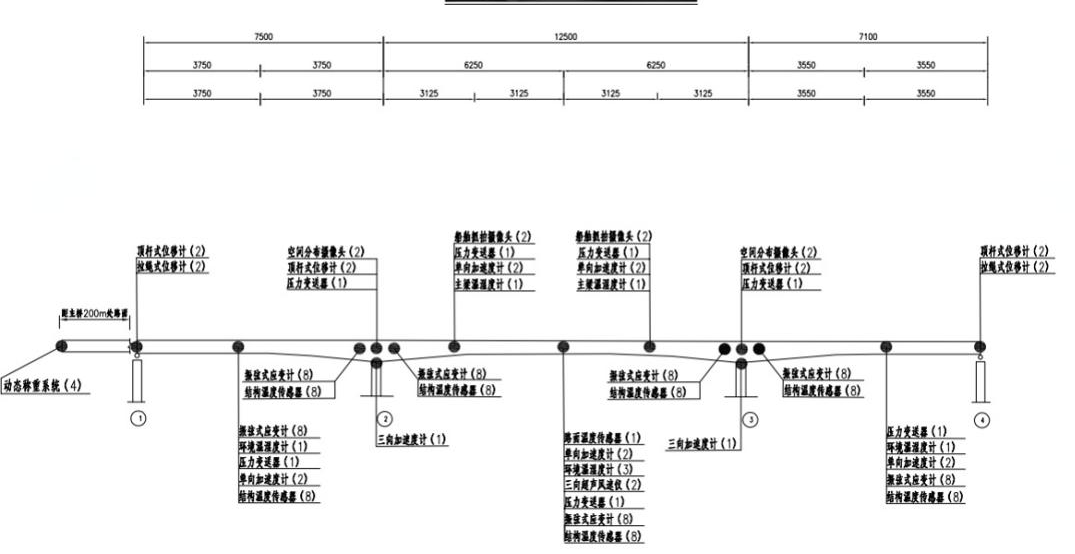

橋梁項目方案設計總布點圖

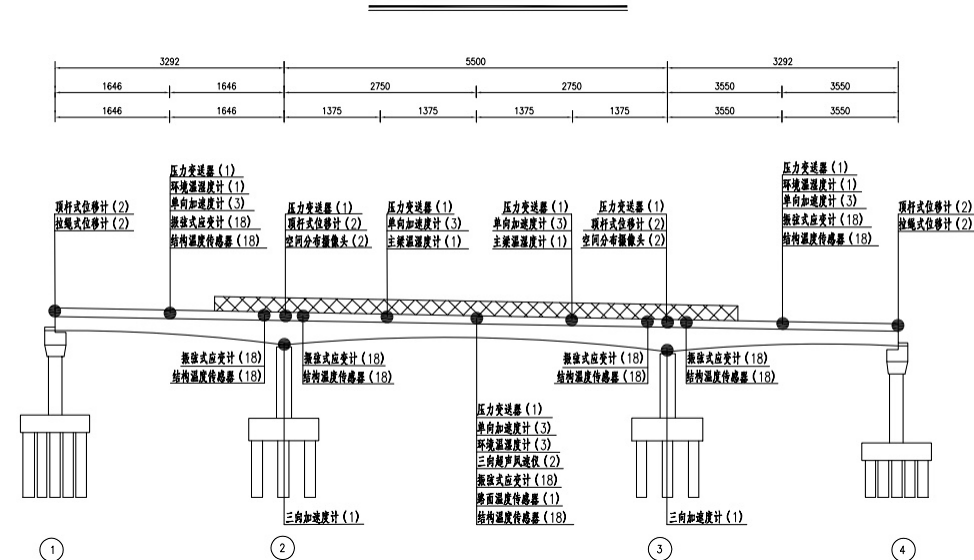

高架橋項目方案設計總布點圖

四、數據展示

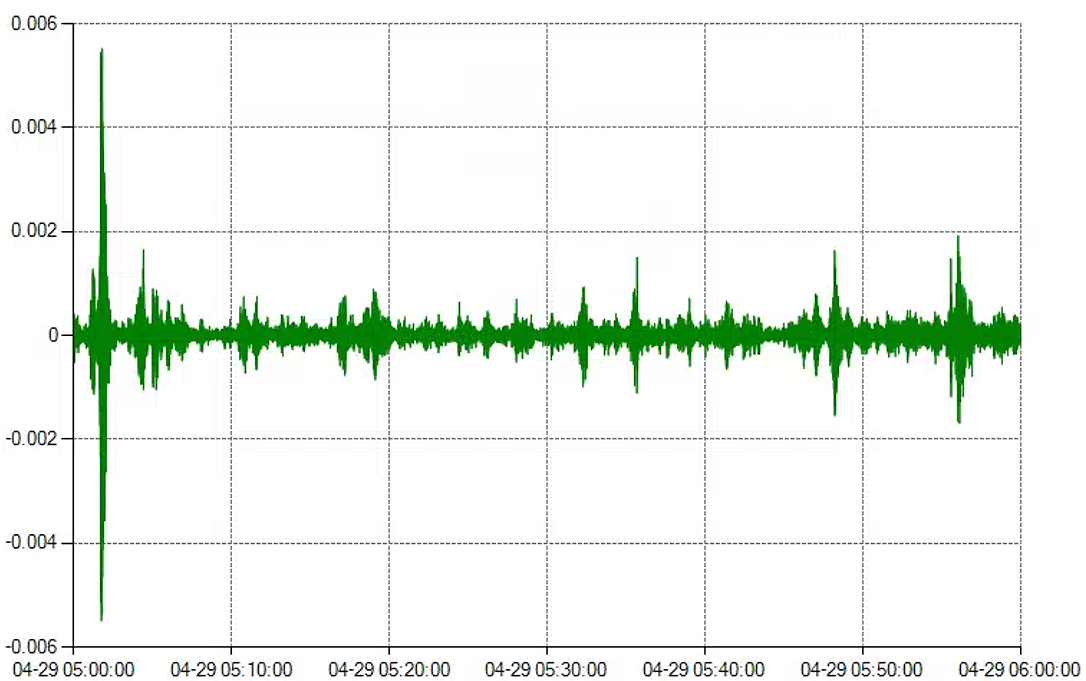

振動傳感器原始數據 （單位：V）

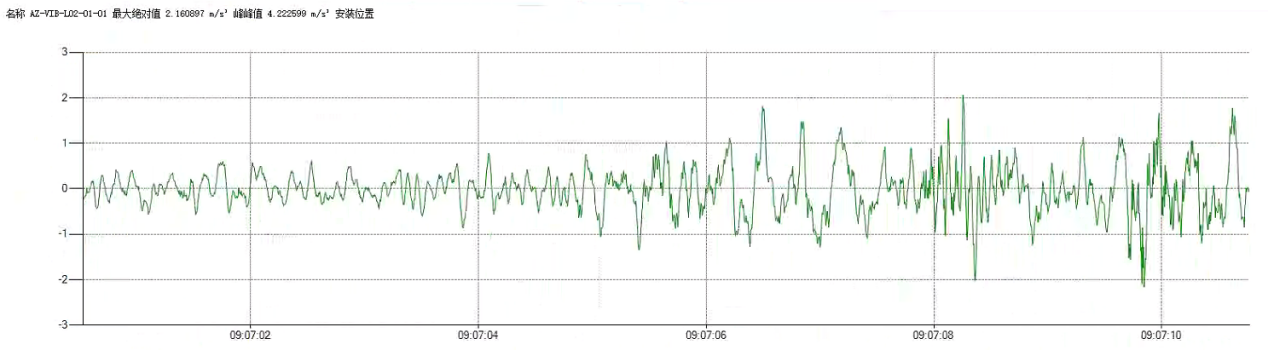

振動傳感器 （單位：m/s2）

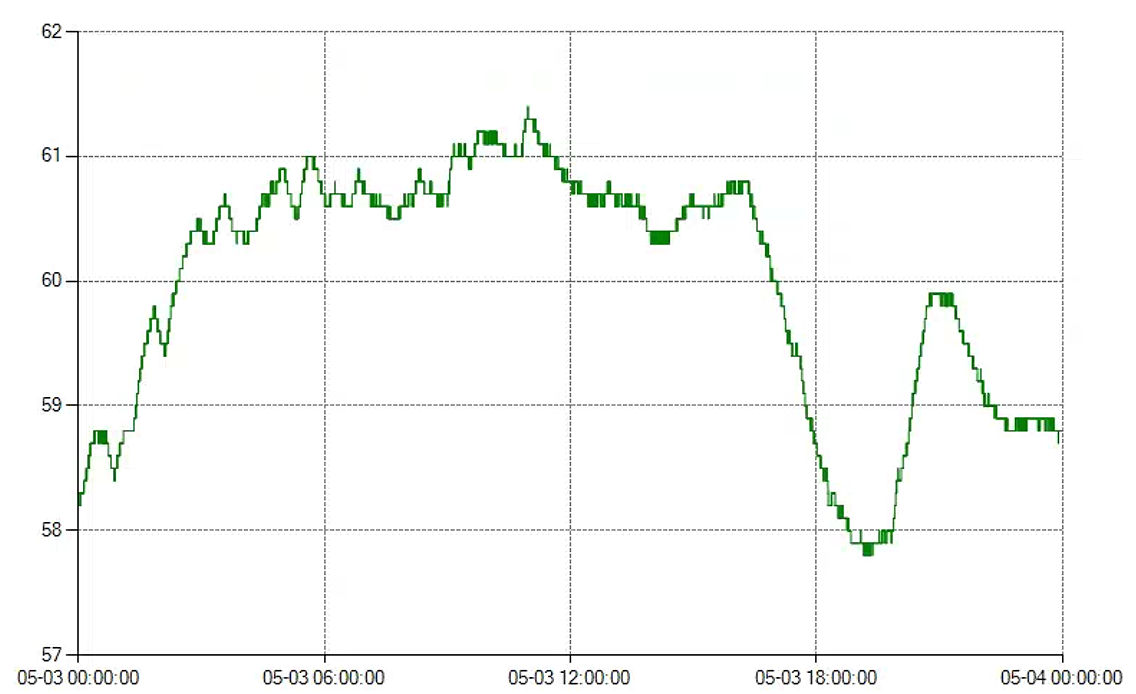

環境濕度數據（單位：%rh）

位移數據波形 (單位：mm)

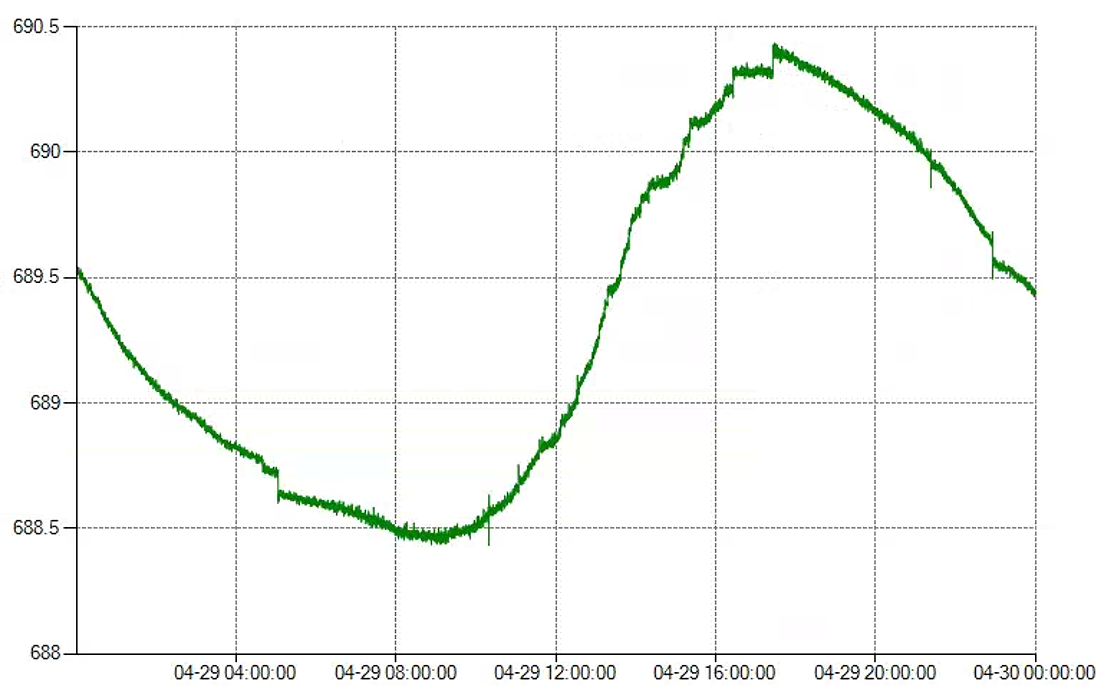

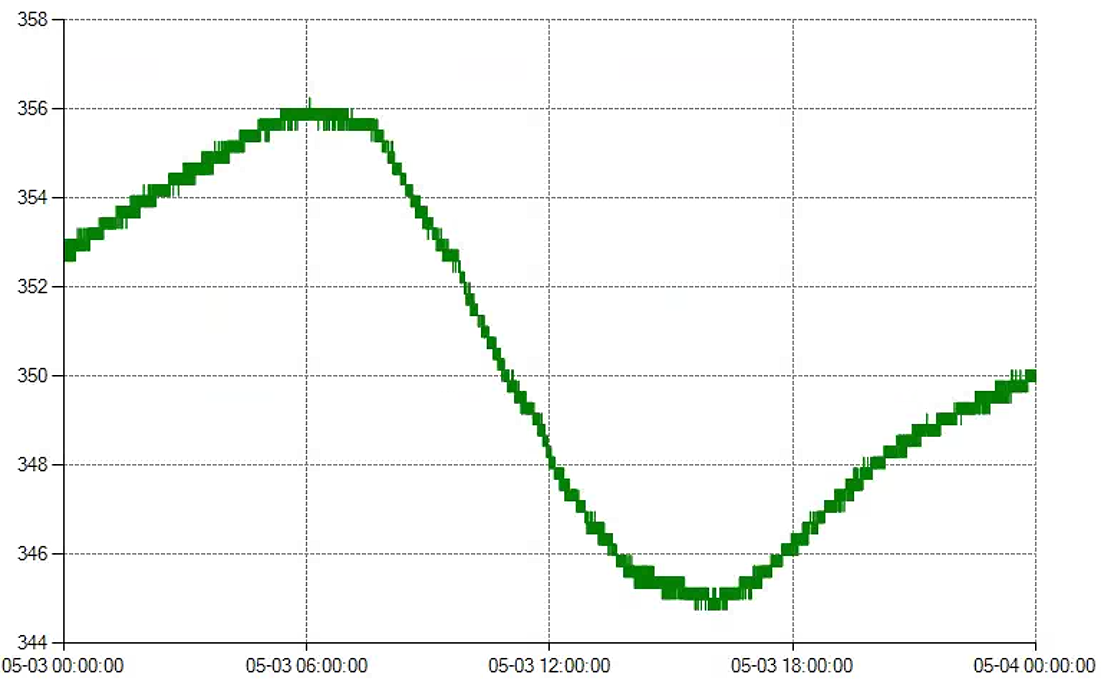

靜應變數據波形展示圖 (單位：uε)

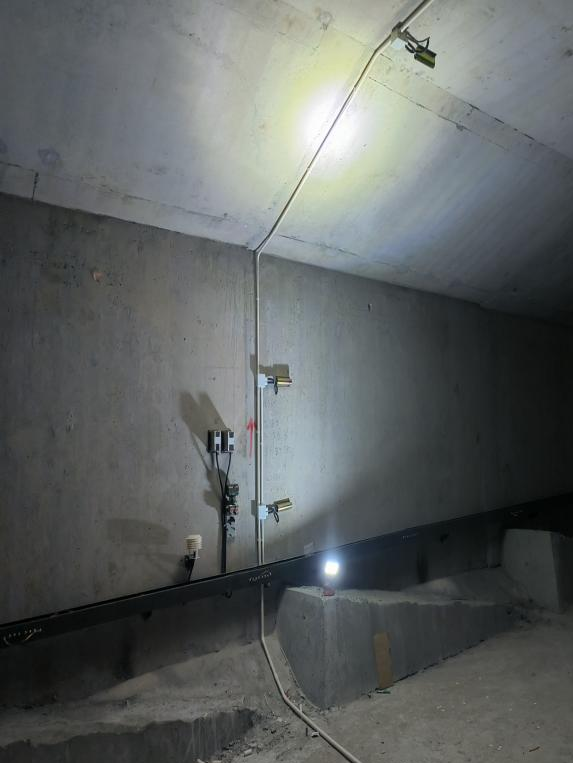

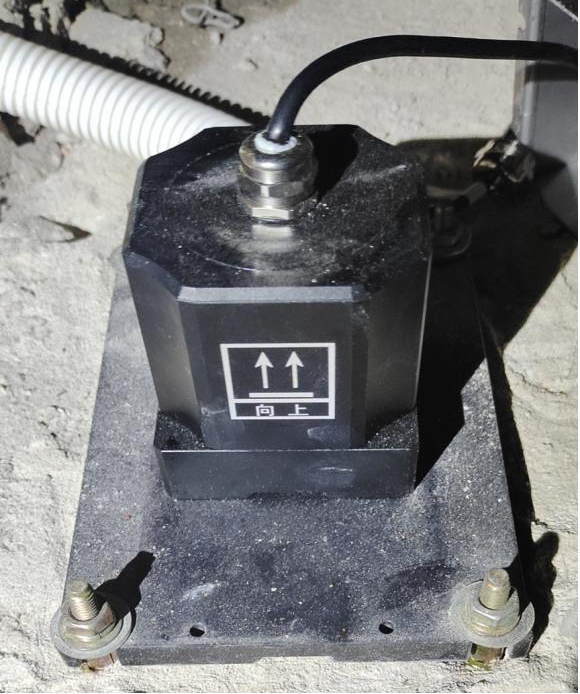

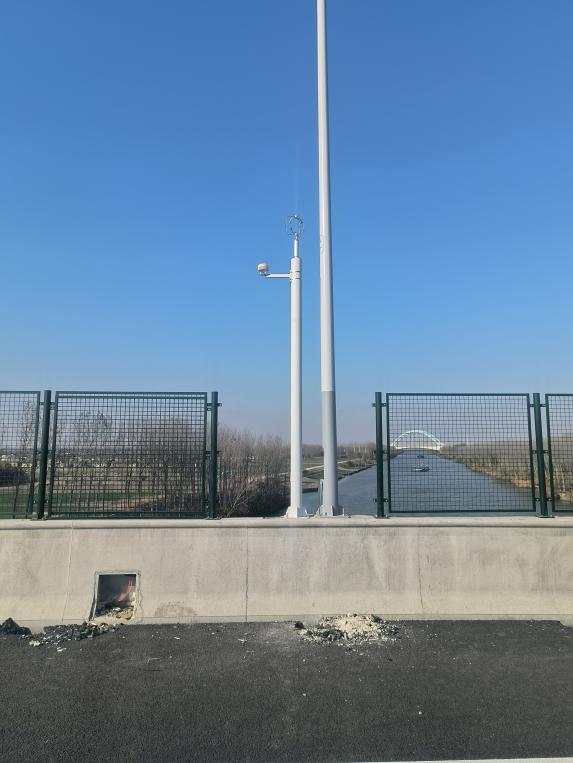

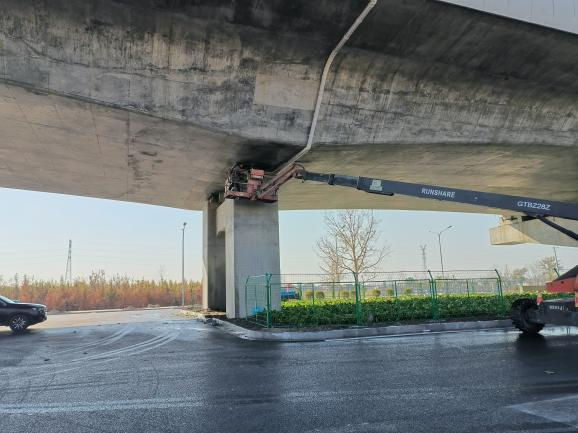

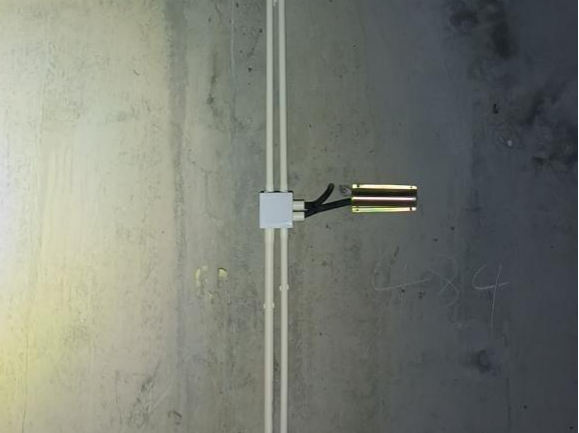

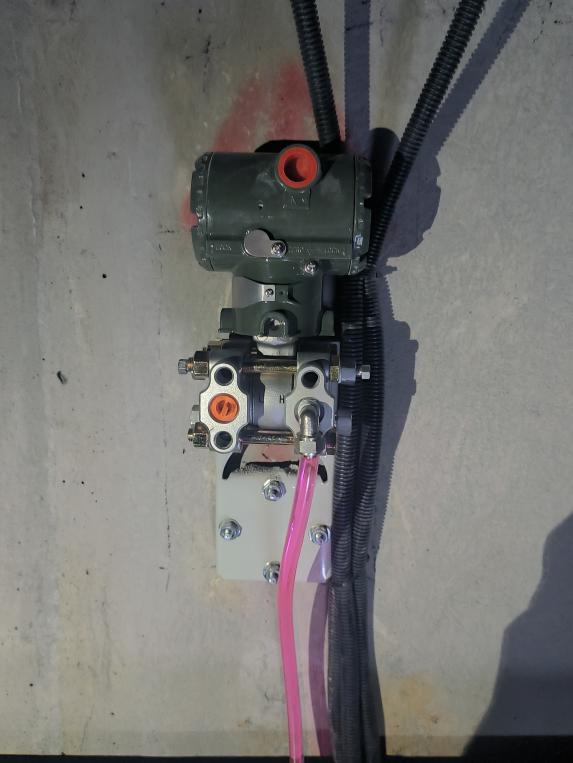

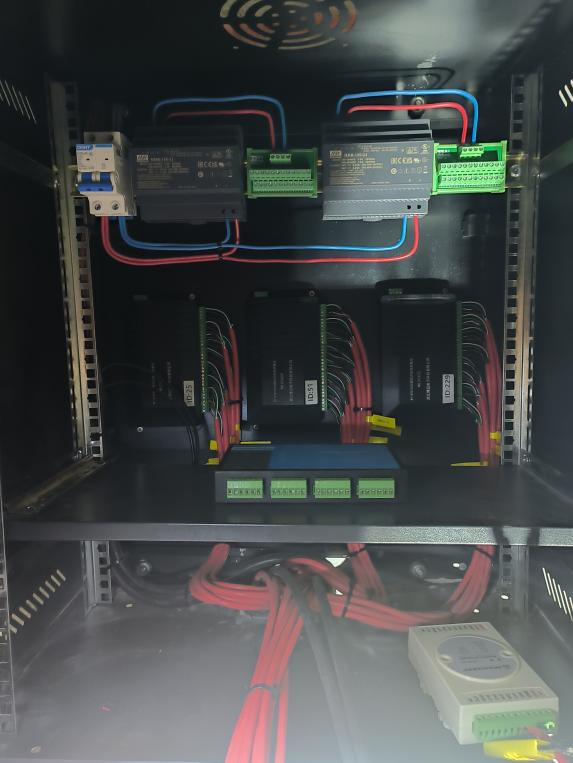

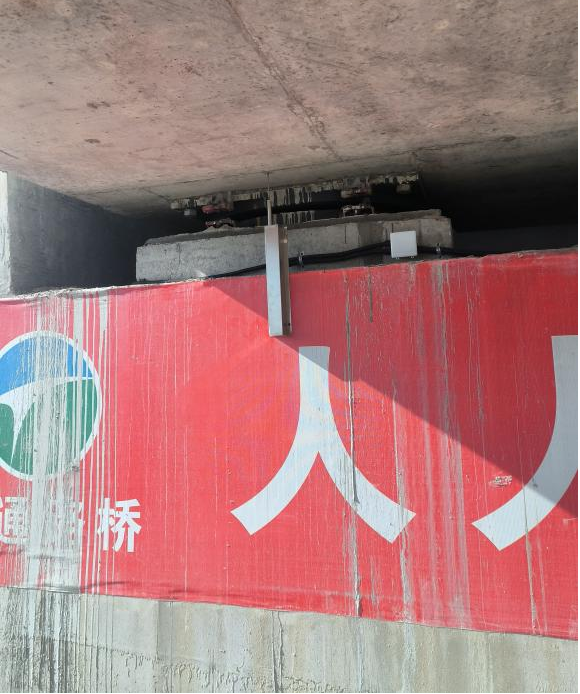

五、項目圖片
