1 項目背景

陳家祠堂又稱“陳氏書院”，俗稱陳家祠，位于廣州市中山七路，是廣東省各地陳氏宗族共同捐資興建的“合族祠”，為陳氏宗族子弟赴省城備考科舉、候任、交納賦稅、訴訟等事務提供臨時居所，占地面積15000平方米，建筑面積達8000平方米，建筑結構可分為三軸三進，共有九座廳堂和六個院落。陳家祠位于廣州地鐵一號線上方，列車運營引起的振動可能會(huì )通過周?chē)馏w傳至建筑物基礎再進一步傳至博物館樓層，使結構產生較大的長期振動，對陳家祠內珍貴文物的安全、管內工作人員和參觀者的安全以及舒適性產生不利影響。為有效的控制和了解建筑物內振動，對建筑物內的振動監測及分析就顯得尤為重要。

2 項目概況

本項目主要針對各測點在不同時刻的振動幅值波動是否有超既定標準以及其卓越頻率是否發生明顯變化，地鐵振動運營所致振動是否對陳家祠產生較為嚴重的影響，這兩個問題進行了數據統計和分析，本項目主要提供動態數據采集儀、低頻振動傳感器。

該項目具體布設儀器情況：

使用設備一覽表

監測依據

《古建筑防工業振動技術》（GBT50452-2008）

《建筑工程容許振動標準》（GB50868-2013）

《環境振動監測技術規范》（HJ 918-2017）

《古建筑木結構維護與加固技術標準》（GB50165-2020）

《城市區域環境振動標準》（GB10070-1988）

《地鐵設計規范》（GB 50157-2013）

3 系統特色

1. 記錄包括地鐵在內的各種振源引起的振動，可以進行自動測量，實時監測；

2. 通過互聯網可以直接登錄訪問整個監測系統，遠程修改監測設備參數，可以方便、及時、實時掌握現場情況；

3. 可以進行大容量數據自動處理，快速輸出監測報告；

4. 界面靈活多樣，可以根據工程的多樣化需求進行定制。

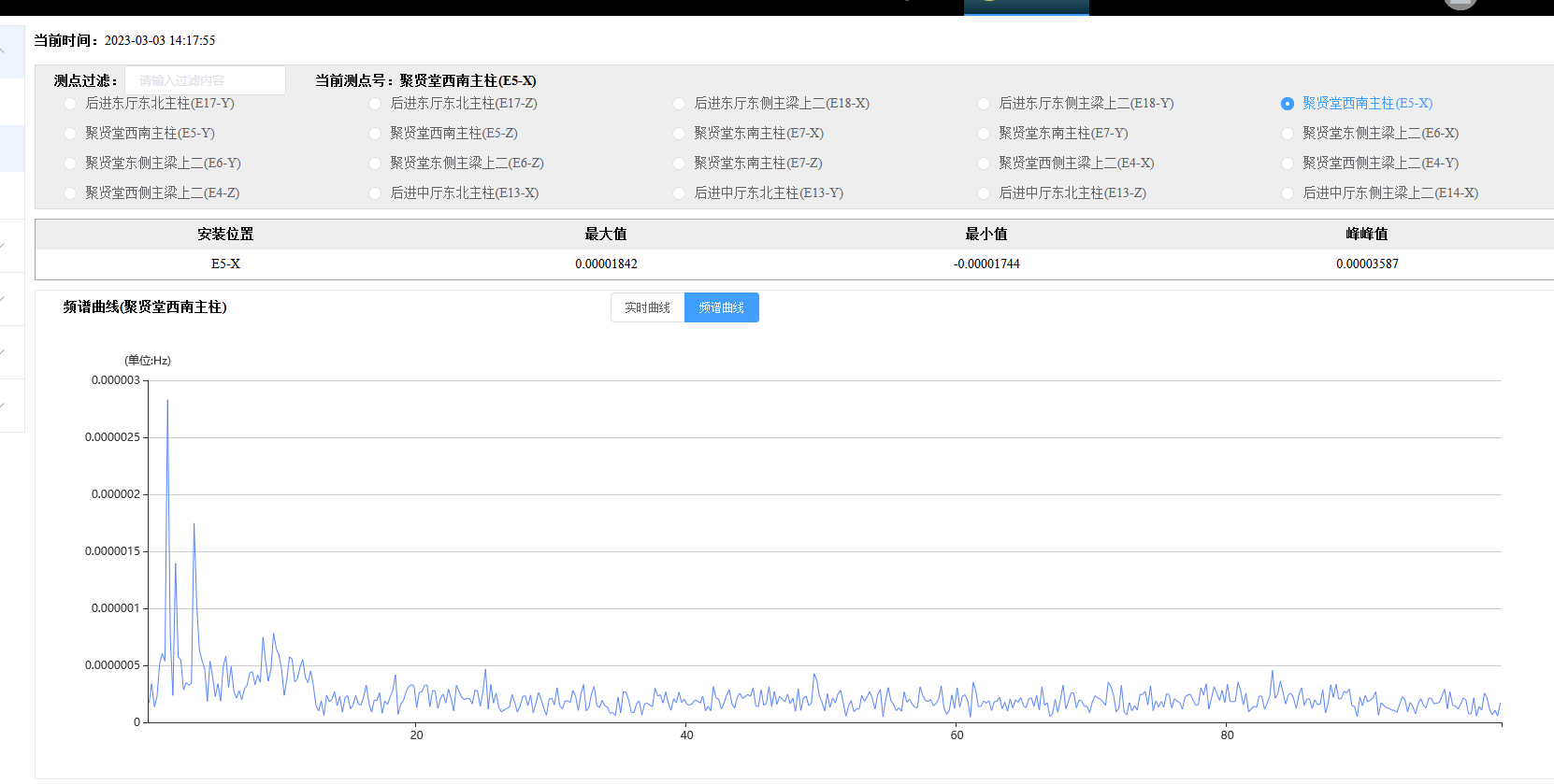

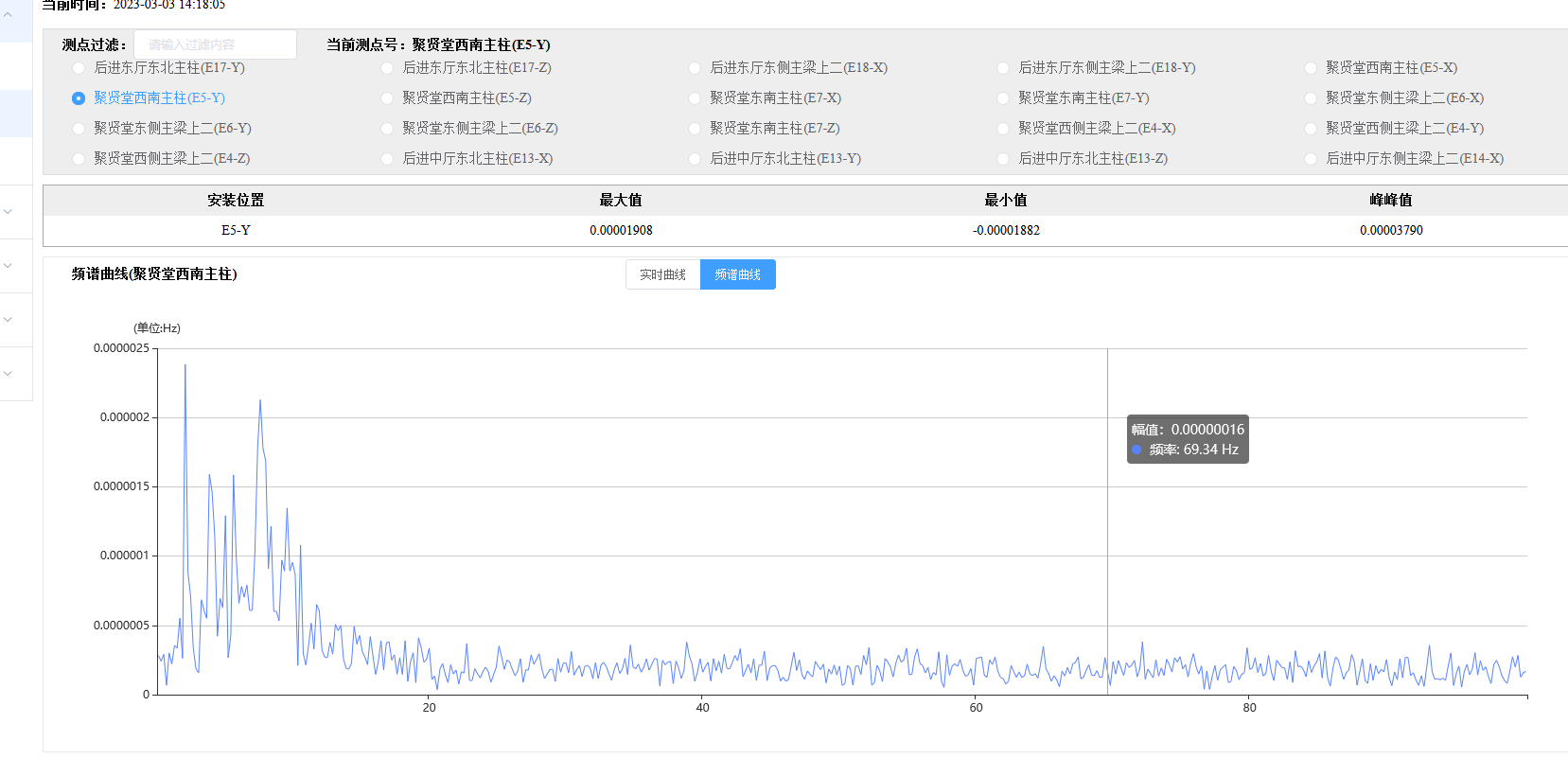

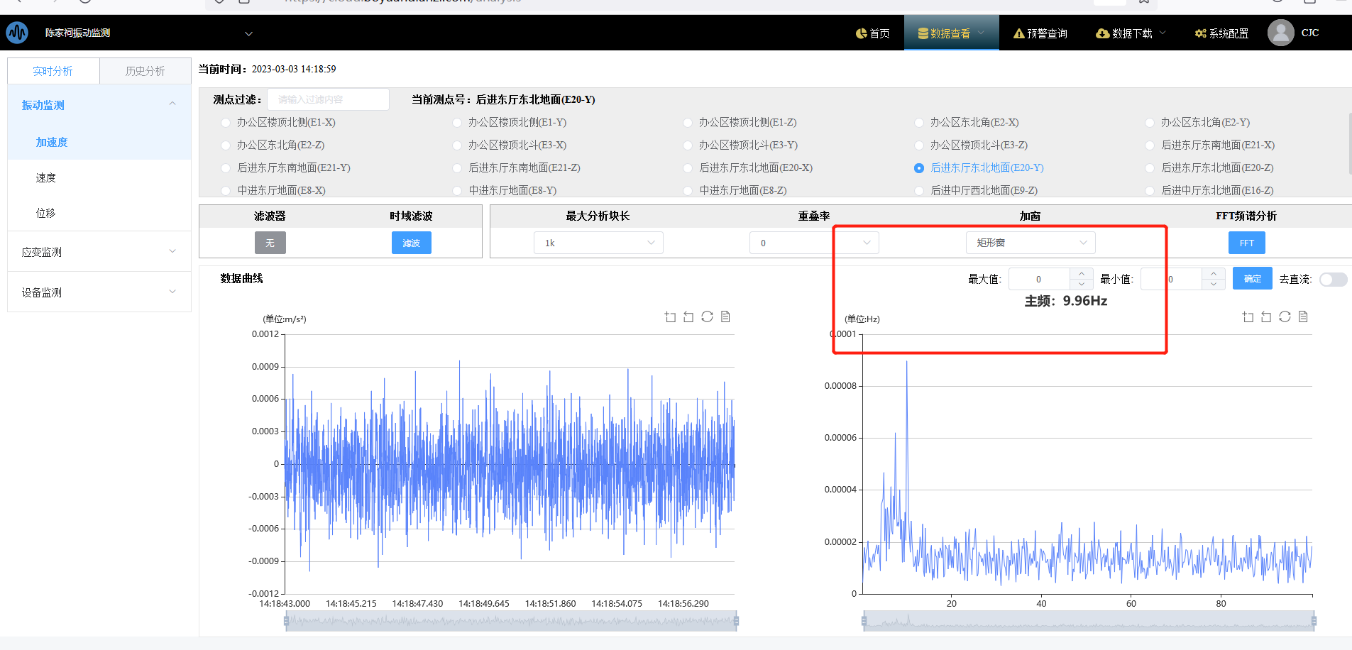

4 數據展示

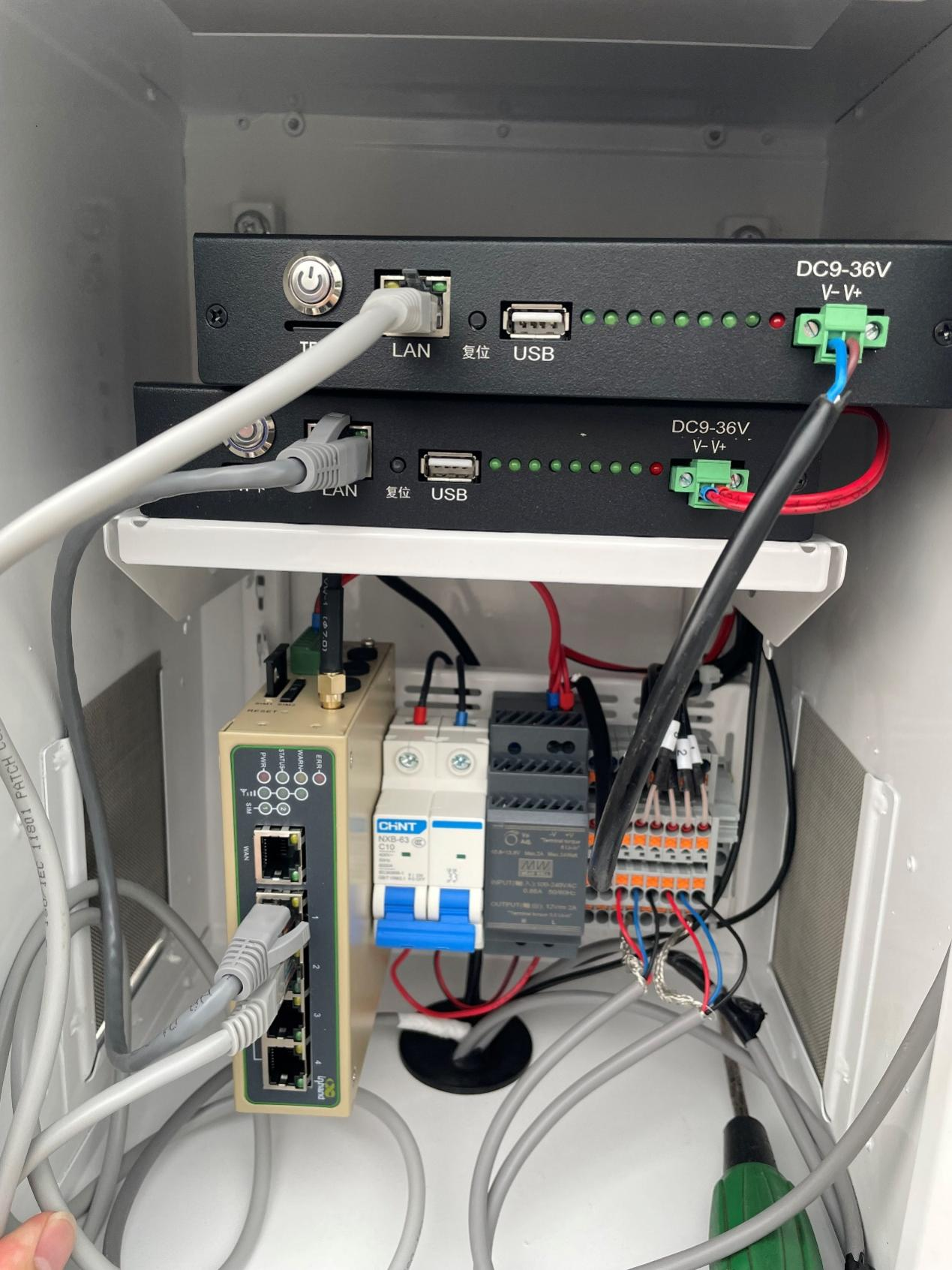

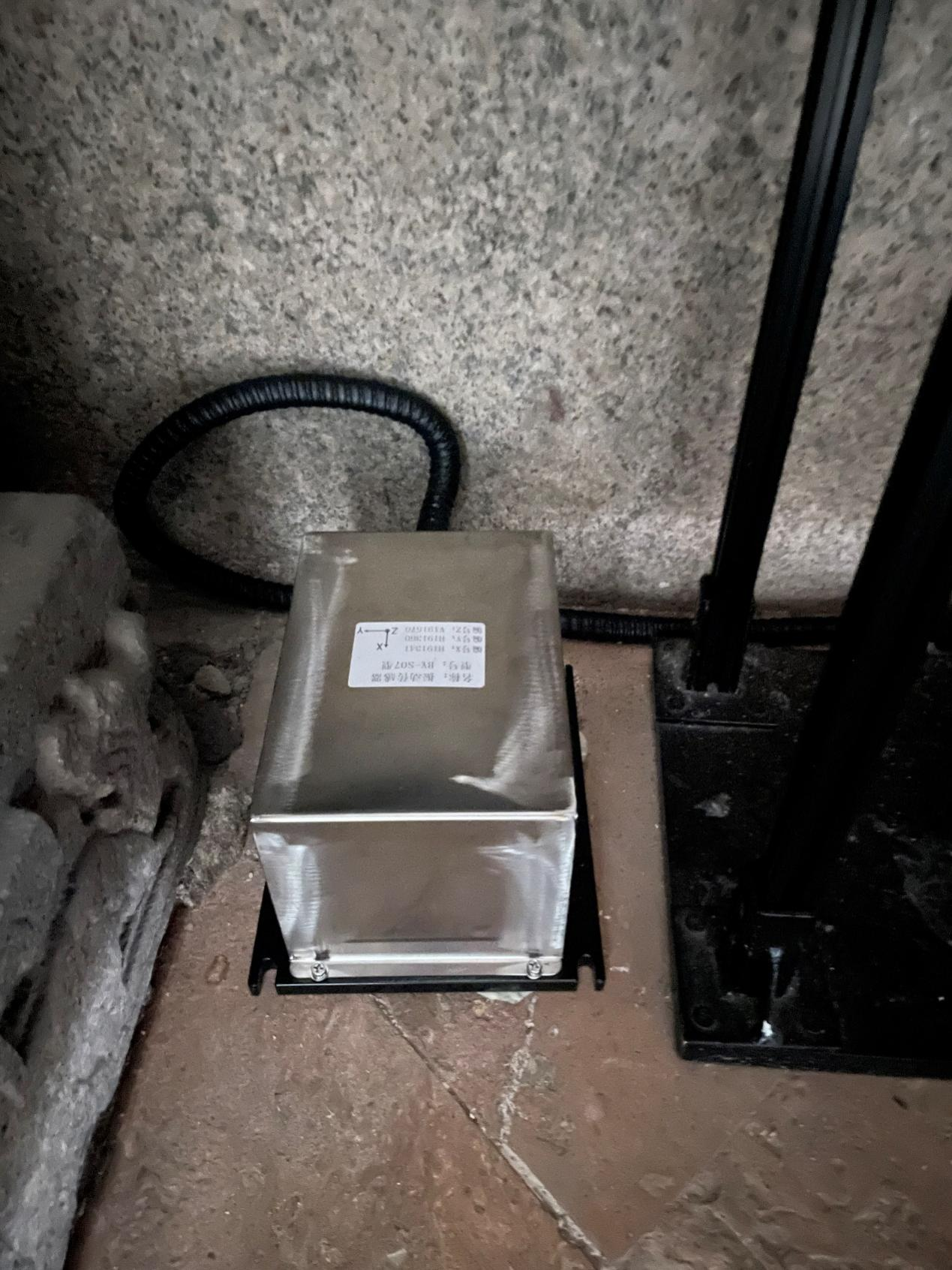

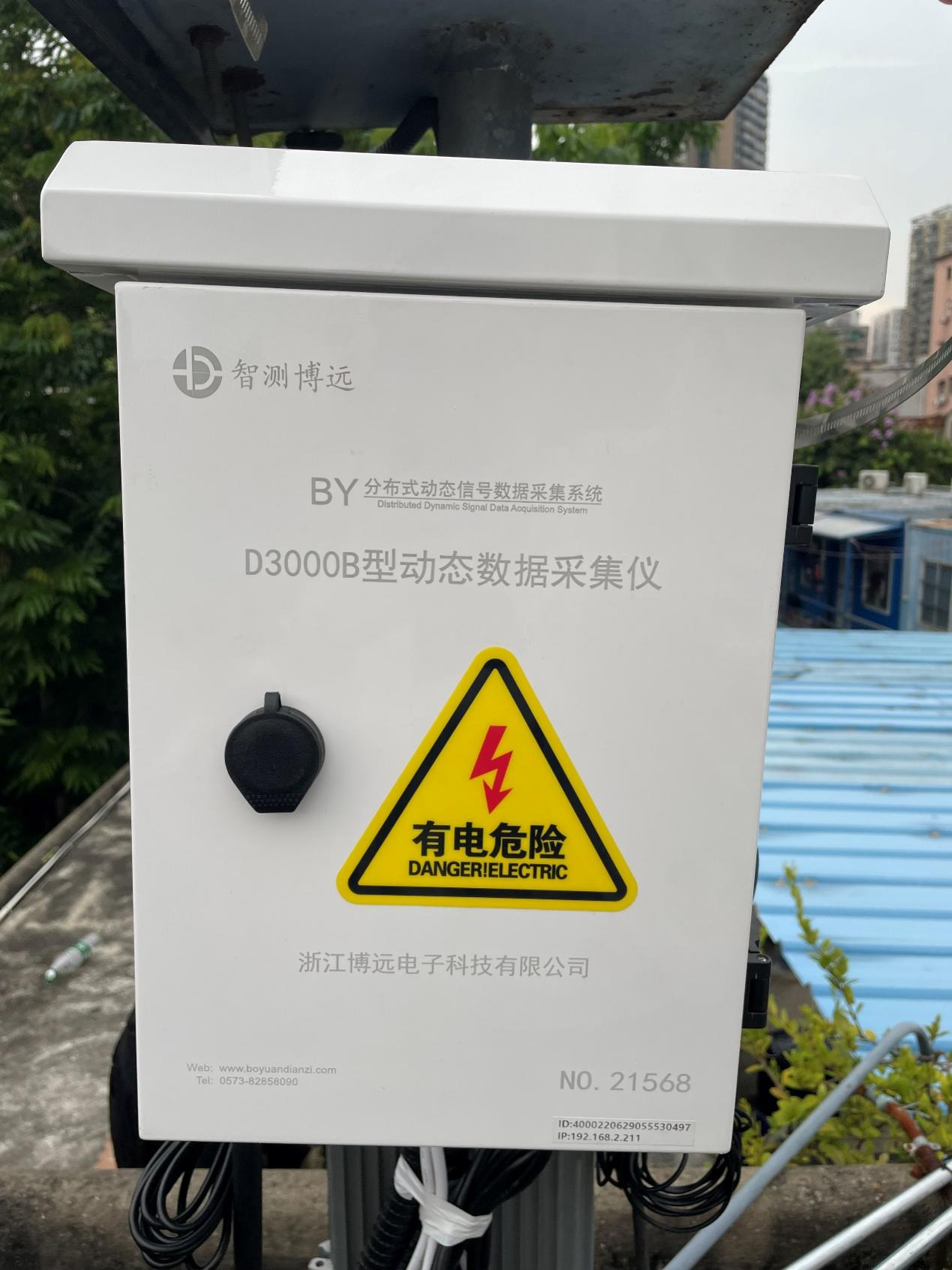

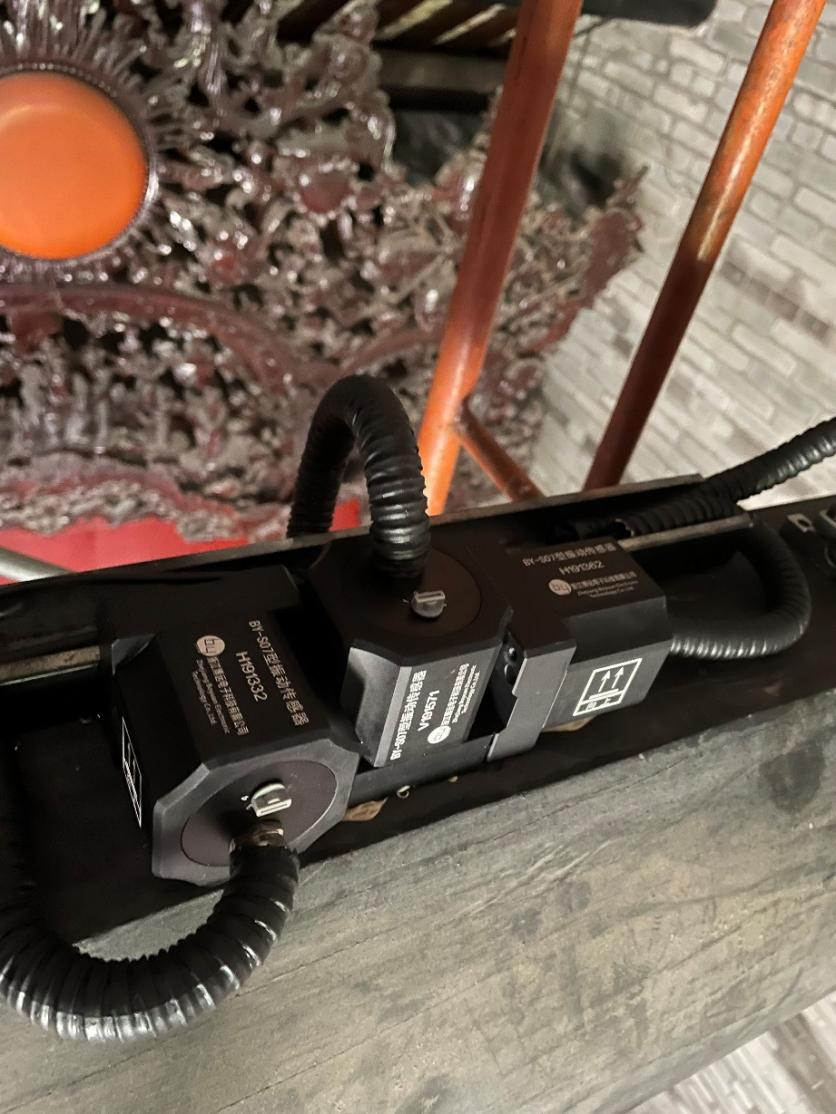

5 項目現場照片
