一、試驗目的

測試PCH（雙向）、伺服加速度計（雙向）、動態采集儀D3000B、解析軟件DASP在風電塔啟停的振動變化。

二、試驗方案

使用PCH 1臺、伺服加速度計1臺,分別接入動態采集儀D3000B通道1（X向）、2（Y向）和通道3（X向）、4（Y向）。PCH使用24V電源模塊供電，伺服加速度計使用12V電源模塊供電。將采集儀通過網線連接至電腦，使用DASP軟件進行監測及采集分析。

軟件設置PCH靈敏度為500mv/m/s2，伺服加速度計靈敏度為230mv/m/s2。

三、測試數據

測試時間2023年11月8日，通過采集到的數據包進行分析。

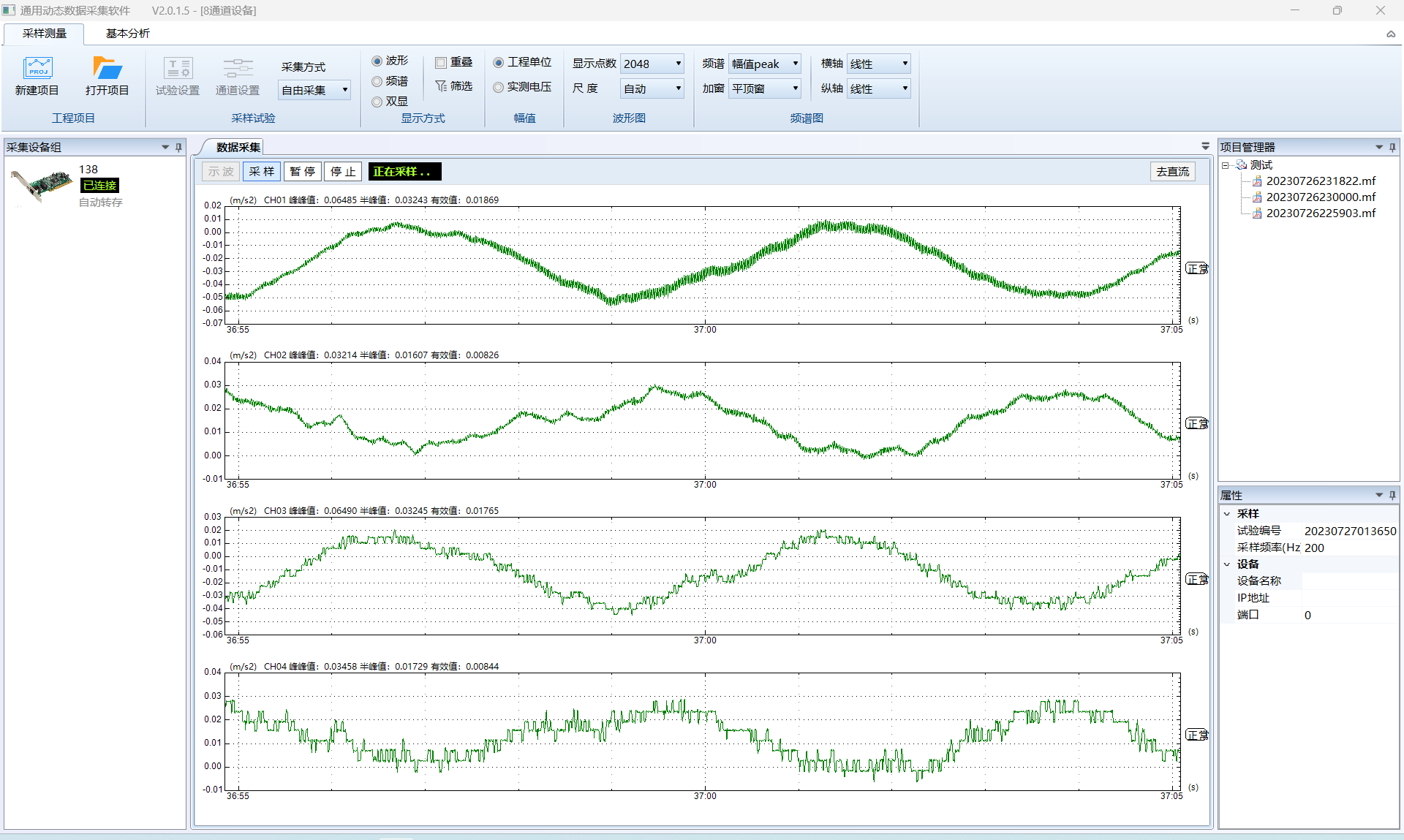

數據如下：1—4通道時域信號

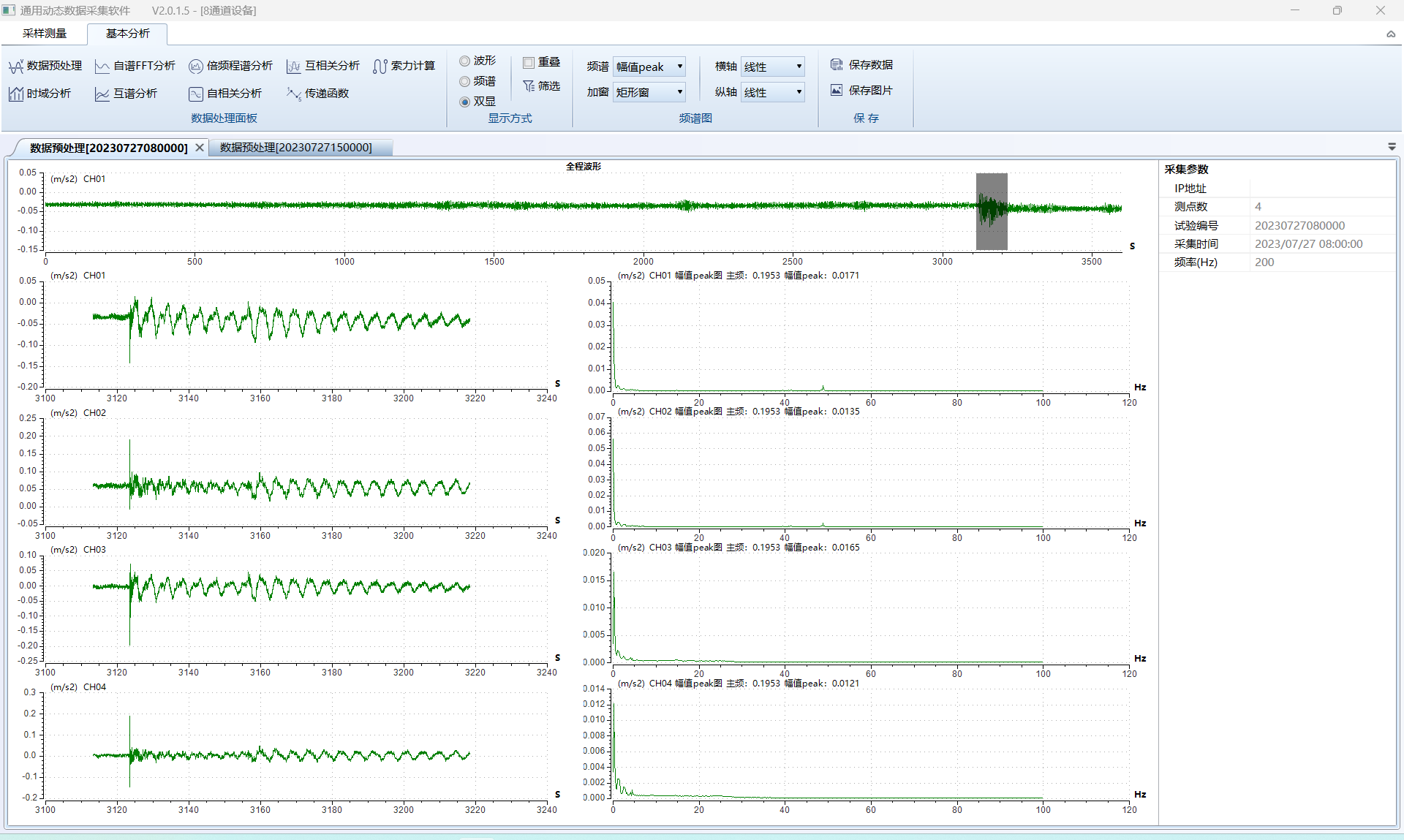

1. 當風機啟停時。

2. 風機啟停數據對比。

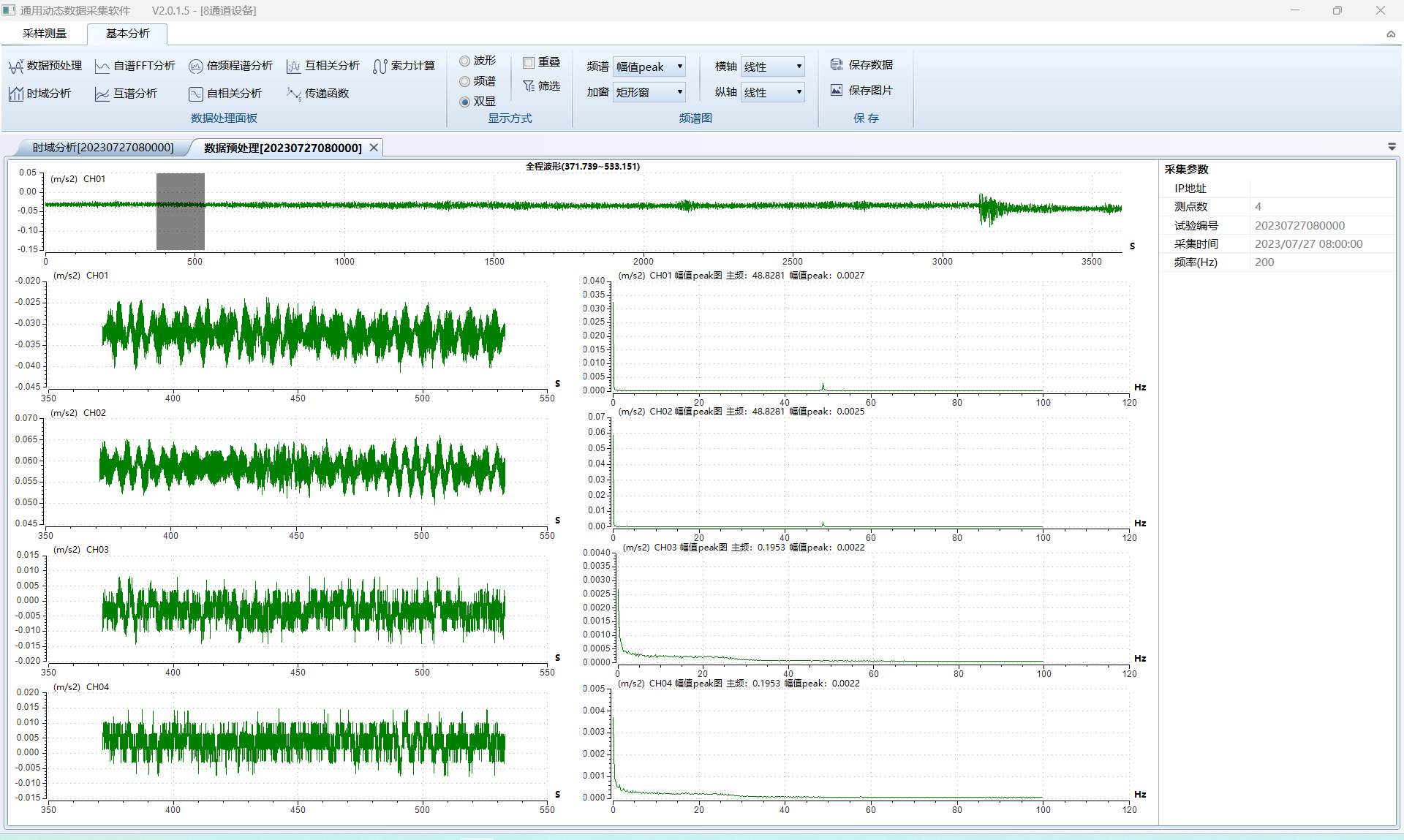

3. 靜止時。

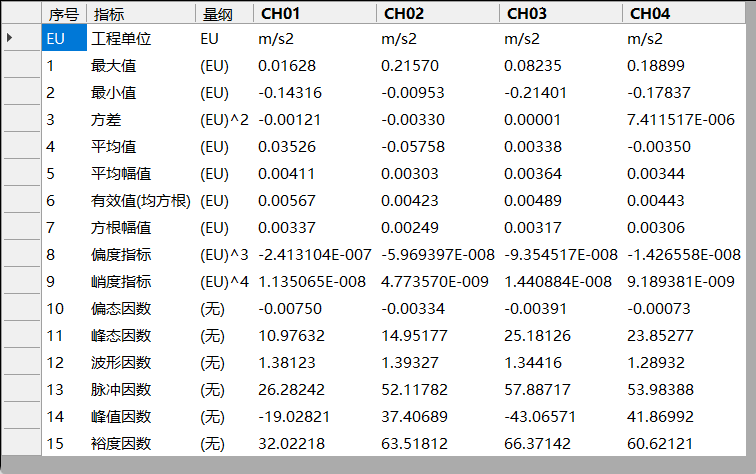

4. 實時采集時。

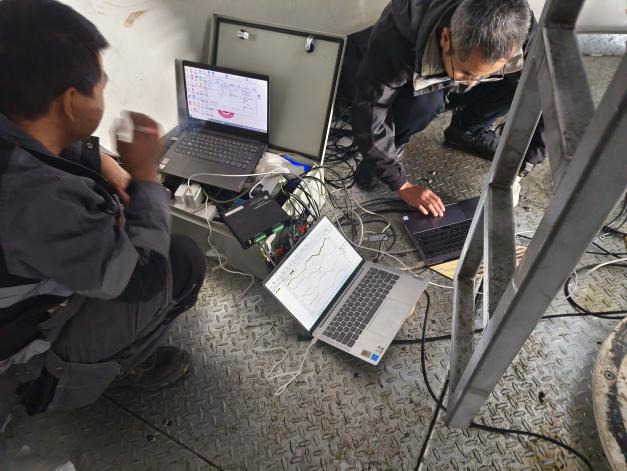

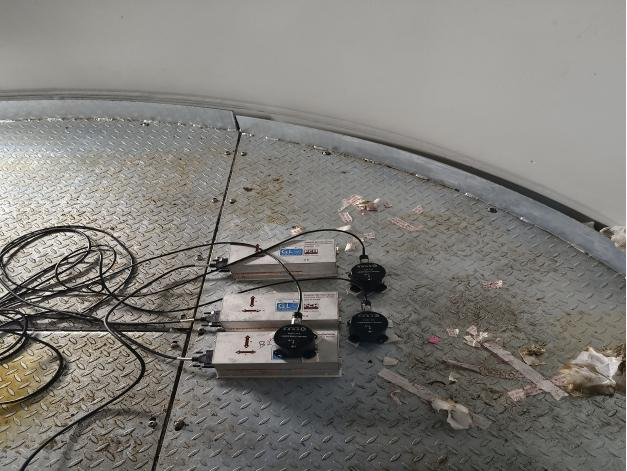

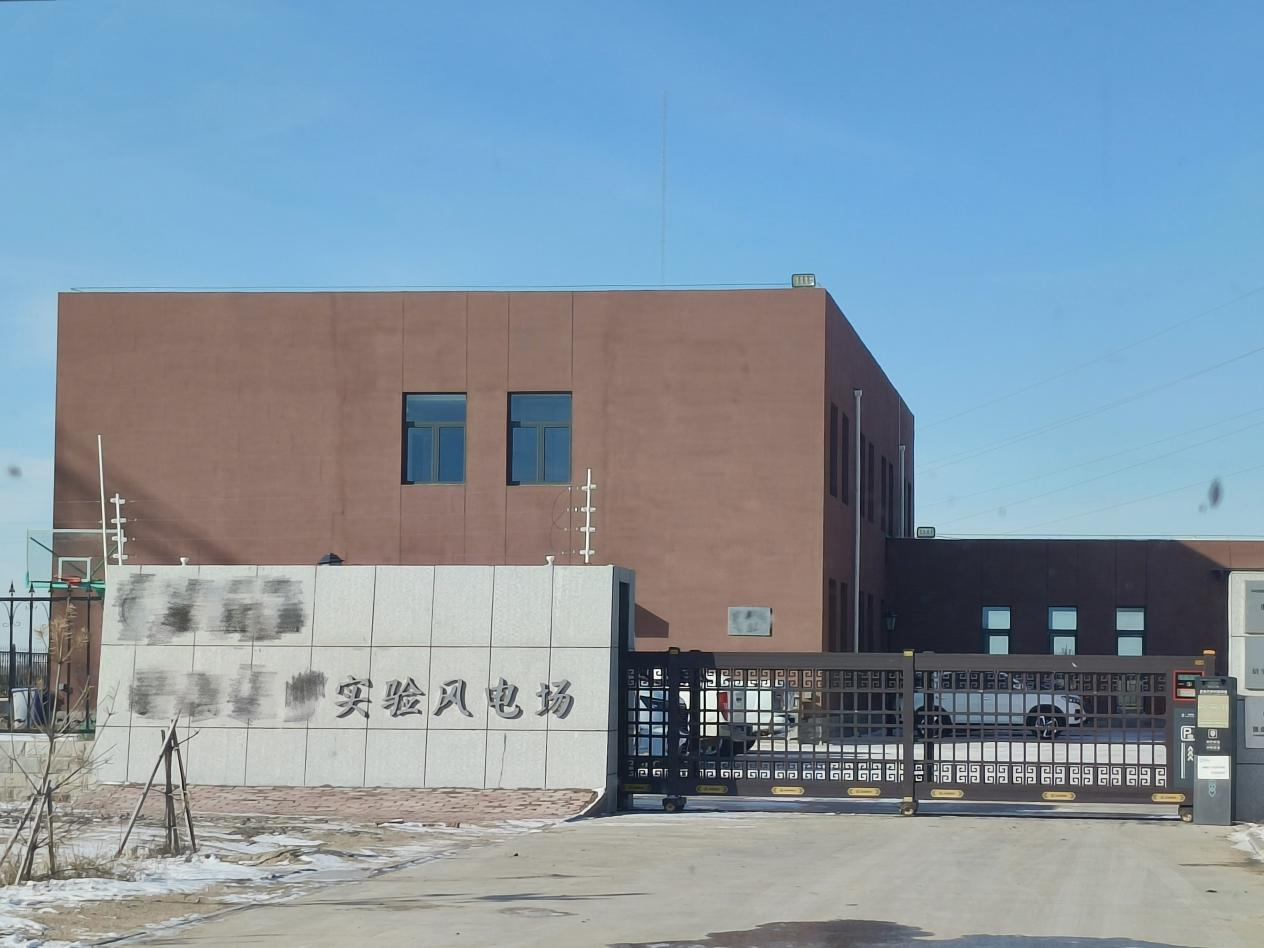

四、現場照片
